Взрывозащищённый конвекционный обогреватель

Электрический обогрев промышленных помещений с естественной конвекцией для подходящих взрывоопасных зон.

Обзор оборудования

Естественная циркуляция.
Обогрев промышленных помещений.

Взрывозащищенный конвекционный нагреватель обеспечивает обогрев промышленных помещений в подходящих опасных зонах в нефтеперерабатывающих, химических и фармацевтических предприятиях. Охлаждаемый воздух поступает снизу, прогревается в нагревателе и поднимается через верхний выход, создавая естественную циркуляцию воздуха без открытого пламени.

Этот электрический обогреватель для взрывоопасных зон производится XGTHERMAL в Китае; заявленный диапазон мощности составляет 1.5–3 kW, управление выполняется микроконтроллером. Подбор учитывает теплопотери помещения, вентиляцию и классификацию взрывоопасной зоны. Для выбранной конфигурации возможна опциональная сигнализация перегрева.

Обсудите свои требования

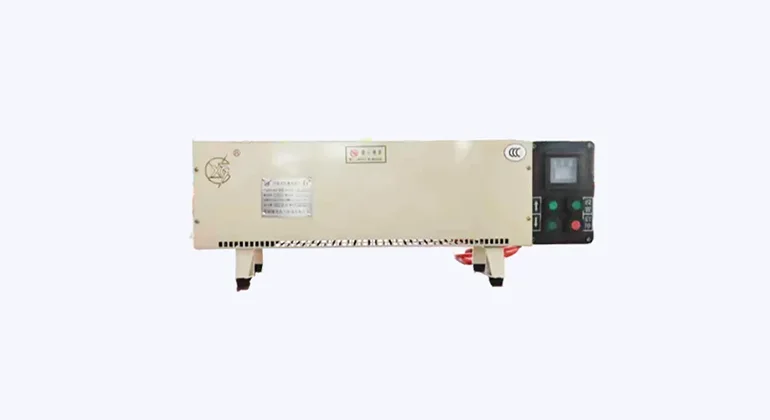

Конвекционный обогреватель с воздушными отверстиями и местной панелью управления
Показан вариант исполнения. Характеристики и монтаж определяются выбранной моделью.

Естественная конвекция воздуха

Нижний вход холодного воздуха и верхний выход теплого воздуха поддерживают циркуляцию в помещении.

диапазон тепловых нагрузок 1.5–3 kW

Электрический обогрев помещений, соответствующий тепловым потерям комнаты.

Микроконтроллерное управление

Необязательный предупреждающий сигнал при перегреве для выбранной конфигурации.

Применения и монтаж

Обогрев помещений в
подходящих взрывоопасных промышленных зонах.

Этот продукт нагревает окружающий воздух в помещении. Сопоставьте газовую группу установки, температурный класс и условия окружающей среды с документацией выбранного нагревателя.

Объекты нефтяной отрасли

Обогрев промышленных помещений на нефтепромыслах, где нагреватель соответствует классифицированной зоне.

Химические производственные объекты

Оценка обогрева помещений в зависимости от химических веществ и их характеристик воспламенения.

Фармацевтические производственные объекты

Промышленные помещения с требованиями взрывозащиты — по результатам окончательной оценки объекта.

Обогрев помещений в холодное время года

Поддержание заданной температуры помещения при подборе мощности по теплопотерям и вентиляции.

Модернизация существующего отопления помещений

Электрический конвекционный обогрев при подходящих условиях размещения, электропитания и требованиях безопасности.

Проектирование и эксплуатация

Холодный воздух поступает снизу.
Теплый воздух поднимается вверх.

Через нижние отверстия более холодный воздух помещения поступает в нагревательную секцию. Нагреваясь, он поднимается и выходит через верхние отверстия, обеспечивая приток нового воздуха. Такая естественная конвекция создаёт циркуляцию в помещении без вентилятора.

  • При расчёте теплопотерь помещения учитывайте вентиляцию, инфильтрацию и режим открывания дверей.
  • Не перекрывайте нижние входные и верхние выходные отверстия; не накрывайте обогреватель.
  • Соблюдайте указанное положение при монтаже, необходимые зазоры и доступ для обслуживания.
  • Уточните настройки модели, выходы сигнализации и требуемые действия при защитном отключении.
01

Основанное на микроконтроллере управление

Микроконтроллер указан в стандартной конфигурации продукта. Доступные настройки и рабочие функции подтверждены в инструкциях поставляемой модели.

02

Сигнализация перегрева — опция

Сигнализация перегрева доступна как опция. Пороги, выходные сигналы и автоматическое отключение должны быть согласованы для выбранного исполнения.

03

Защита при электрическом монтаже

Защита цепи питания, заземление, кабельные вводы и оконцевания выбираются согласно инструкции изделия и требованиям объекта.

04

Проверка Ex-маркировки и воздушных каналов

До монтажа подтвердите пригодность Ex db IIB T3 Gb и допустимые окружающие условия. Проверяйте воздушные каналы, электрические соединения и состояние нагревателя по установленным требованиям; отсутствие открытого пламени не отменяет требований взрывозащиты.

Технические данные и объем поставки

Проверьте детали, которые важны.

Опубликованные значения приведены для справки. До закупки запросите технический паспорт выбранной модели, инструкции по монтажу и документы о сертификации.

Запросить опросный лист

Характеристики

ПараметрЗначение / описание
Номинальное напряжениеAC 220–380 V, 50 Hz (настраиваемый)
Номинальная мощность1.5–3 kW
Способ управленияМикроконтроллер
Аварийная сигнализацияПредупреждающий сигнал при превышении температуры (опционально)
Степень защитыIP65
Маркировка взрывозащитыEx db IIB T3 Gb

Стандарты и сертификация

Область стандартов и сертификацииСправка / ПутьКак XGTHERMAL Поддерживает Это
Основа взрывозащищенного дизайнаGB/T 3836 / IEC 60079Применимые требования к электрической конструкции нагревателя, защите вида «взрывонепроницаемая оболочка» и маркировке для взрывоопасной зоны.
Спецификация продуктаQ/SXGDL03-2022, серия BDRTОпубликована ссылка на семейство взрывозащищенных электрических нагревателей конвекционного типа; запросить документацию выбранной модели.
Оценка взрывозащиты для рынка назначенияATEX / IECEx / EACМаршруты сертификации могут быть пересмотрены для окончательной модели и назначения. Эти маршруты не являются существующими сертификатами для каждой конфигурации.
Защита от проникновенияIEC 60529 / IP65Проверьте степень защиты оболочки и монтажные ограничения в документации модели. Сама степень IP65 не подтверждает пригодность всей установки для наружной эксплуатации или мойки струёй воды.
Проверка и передачаЗаписи и инструкции для конкретного типа моделиСогласовать соответствующие протоколы инспекции, Ex-документы, инструкции по настройке и установке сигнализации перед поставкой.

Возможность сертификации зависит от окончательной конфигурации оборудования, страны назначения, классификации взрывоопасной зоны и оценки третьей стороной. Перечисленные стандарты описывают инженерную и документальную поддержку, а не наличие универсальной сертификации для любой конфигурации.

Объём поставки

НазваниеПроизводитель/БрендЗамечания
Корпус нагревателяShenyang Xinguang Electric Manufacturing Co., Ltd.Корпус и воздушный тракт выбранной модели
Тепловая СборкаShenyang Xinguang Electric Manufacturing Co., Ltd.Электрическое нагревательное устройство в предложенном диапазоне 1.5–3 kW
Электрические компонентыDelixi, Chint или утвержденные по проекту аналогиКонтрольные и электрические компоненты; настройка оповещений по согласованию с заказчиком
Поддержка выбора

От условий эксплуатации
к практической оценке оборудования.

Пришлите размеры помещения и требования к теплоизоляции, вентиляции и температуре, чтобы мы могли оценить необходимую мощность и условия монтажа.

Что передать нашей команде.

Подбор выполняется по расчёту теплопотерь помещения. Одной площади недостаточно: высота потолка, теплоизоляция, вентиляция и наружная температура влияют на требуемую мощность.

  • Использование помещения, размеры и высота потолка
  • Целевая температура внутри и проектируемая температура снаружи
  • Детали стен, потолков, окон и утепления
  • Скорость вентиляции и типичные условия открытия дверей
  • Доступное расчетное значение теплового потерь помещения, если есть
  • Классификация опасной зоны, группа газа и класс температуры
  • Предложенные позиции нагревателей и доступные свободные пространства
  • Напряжение питания, частота и доступная электрическая мощность
  • Расписание работы и требования к тревожным сигналам
  • Документация для рынка назначения и необходимое количество
Отправьте свои технические спецификации

Общие инженерные вопросы.

Этот нагреватель обогревает помещение или технологический поток?

Это электрический обогреватель помещений: он нагревает окружающий воздух естественной конвекцией. Он не предназначен для проточного нагрева нефти или природного газа, а также воздуха в технологическом воздуховоде.

Какие еще названия используются для этого продукта?

Приобретатели могут описывать это как взрывозащищённый конвектор, нагреватель в опасной зоне или взрывозащищённый электрический обогреватель помещений. Эти термины описывают обогрев воздуха в помещениях. Натурально-конвекционный дизайн отличается от нагревателя с принудительным циркуляцией воздуха.

Использует ли это устройство вентилятор для циркуляции нагреваемого воздуха?

Воздушный поток создаётся естественной конвекцией, без вентилятора. Более холодный воздух входит снизу, а тёплый выходит сверху. Не перекрывайте отверстия и соблюдайте указанное монтажное положение и необходимые зазоры.

Какой размер помещения обслуживает обогреватель 1.5–3 kW?

Указанный диапазон мощности — 1.5–3 kW. Обогреваемая площадь зависит от теплоизоляции, высоты потолка, вентиляции, расчётной наружной и требуемой внутренней температуры. Необходим расчёт теплопотерь; универсальное значение площади не подходит для каждого помещения.

Вы производите взрывозащищенные конвекционные обогреватели в Китае?

Да. XGTHERMAL - китайский производитель взрывозащищенных конвекционных обогревателей и промышленного электрообогревательного оборудования. Мы поддерживаем подбор и проектную документацию для зарубежных нефтяных, химических и других подходящих промышленных установок.

Подходит для всех опасных зон?

Опубликованная маркировка Ex db IIB T3 Gb. Пригодность должна быть проверена по классификации участка и точному сертификату и инструкциям агрегата. Эта маркировка не устанавливает пригодность для каждой газовой группы или зоны горючей пыли. Маршруты сертификации для конкретного места назначения могут быть пересмотрены во время закупок.

Производство и поставка

Требования к помещениям.
Определенная конфигурация нагревателя.

Производство с 1992 года, с инженерной поддержкой и поставками оборудования для промышленного электрического нагрева.

Обзор Наших Возможностей

Подготовка к монтажу и закупке.

Мы проверяем условия вашего помещения, электроснабжение и требования к опасной зоне в соответствии с выбранной конфигурацией оборудования.

  • Номинальная мощность, напряжение и доступная электрическая мощность.
  • Предложенные позиции нагревателей, свободные пространства и доступ.
  • Настройки управления и требования к опциональной сигнализации.
  • Свидетельства о соответствии, инструкции и документация для рынка назначения.
Проверьте Ваши требования

Есть спецификация?
Рассмотрим задачу вместе.

Укажите условия в помещении, приложите монтажные чертежи и требования к поставке.
