Нагрев нефти с песком
Сочетает контролируемый источник тепла с системой сбора взвешенных осадков.
Производитель с сертификацией ISO
ISO 9001 · 14001 · 45001Электрический технологический нагреватель с осаждением песка
Косвенный электрический нагрев пескосодержащих нефтепромысловых сред с отдельной зоной сбора осадка и доступом для его удаления.
Обзор оборудованияОбогревать жидкость.
Обогревать жидкость.
Учитывайте твердые частицы.

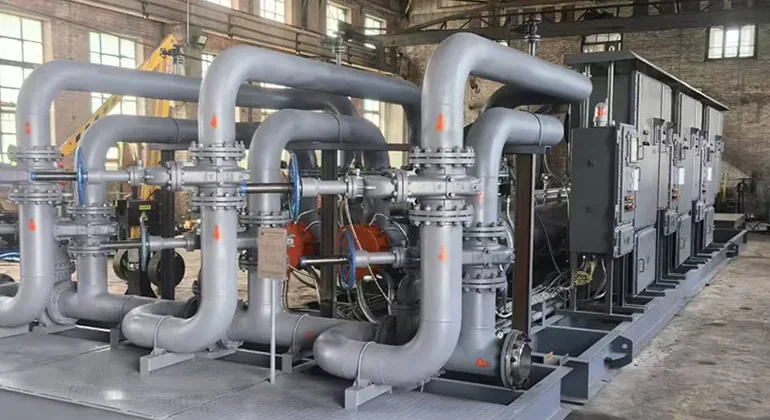

Нефтепромысловый электронагреватель XGTHERMAL с осаждением песка имеет вертикальное исполнение. Он объединяет косвенный нагрев с фазовым переходом под вакуумом, закручивание потока и специально разработанную проточную часть с зоной сбора осадка для пескосодержащей нефти и добываемых жидкостей. Периодический сброс позволяет удалять накопленные твёрдые частицы.
Система изготавливается в Китае для нефтепромысловых станций сбора и использует централизованное управление нагревом на базе PLC. Тепловая нагрузка, проходные каналы, пространство для осаждения и доступ к дренажу определяются с учётом вязкости, расхода и содержания твёрдых частиц, чтобы совместно спланировать нагрев и удаление осадка.
Обсудите свои требования
Косвенный электрический нагрев
Фазовый переход обеспечивает размещение электрических элементов отдельно от нефти.
Специальный объём для осаждения
Сбор осадка внутри технологической схемы.
Планируемая сбросная операция
Сборные твердые частицы удаляются интервалами, соответствующими условиям эксплуатации.
Применения и условия эксплуатацииОбогрев и управление осадками
Обогрев и управление осадками
на сборных пунктах.
Эта конфигурация предназначена для сборных станций, где накопление песка усложняет рутинное отопление и техническое обслуживание.Выбор начинается с полученного состава жидкости и твердых веществ, подлежащих управлению, а также необходимой температуры выхода.
Температурная подготовка добываемых жидкостей
Поднимает температуру смеси нефти и воды до указанной цели для процесса сбора.
Обработка вязкой нефти
Поддерживает текучесть, при этом учитывая накопление твердых частиц и доступ для очистки.
Вариация температуры в течение сезона
Согласование схемы нагрева и теплоизоляции с изменением температуры потока на входе и окружающего воздуха.
Обновление систем обогрева станций сбора нефти
Для проектов, в которых существующая система отопления нуждается в улучшении условий для сбора и удаления осадков.
Инжиниринг и интеграцияКосвенная передача теплоты.
Косвенная передача теплоты.
Площадка для сбора осадка.
Электрические элементы нагревают промежуточный теплоноситель с фазовым переходом, который косвенно передаёт теплоту технологической среде через отдельную поверхность теплообмена. Технологическая часть объединяет закручивание потока, зону осаждения песка и доступ для удаления осадка. Нагревательный контур и элементы технологического контура, удерживающие давление, рассматриваются при проектировании раздельно.
Нагрев и удаление осадка — связанные, но разные задачи. Размер частиц, концентрация твёрдых веществ и вязкость среды определяют схему осаждения. Для периодического сброса нужны соответствующая запорная арматура, доступ и определённое место отвода.
- Материалы и каналы процесса проверены на эрозию, отложения и совместимость с жидкостью
- Промежуточный теплоноситель и площадь теплообмена подбираются по требуемой тепловой нагрузке
- Объём осаждения и доступ к дренажу подбираются по ожидаемому содержанию твёрдых частиц и плану их удаления
- Измерительные приборы, изоляция и устройство шкафа, согласованные с требованиями места
Централизованное управление на базе PLC регулирует нагрев. Контроль, защиты, сигнализация и блокировки определяются окончательными условиями процесса, схемой нагревателя и принятой концепцией управления; не каждое исполнение включает все перечисленные ниже функции. Удаление осадка — отдельная эксплуатационная задача: необходимо определить последовательность сброса, запорную арматуру и место отвода.
Температурное регулирование PLC
Обратная связь по температуре процесса обеспечивает регулируемый подвод теплоты и отображение параметров местному оператору.
Независимая температурная защита
Независимый высоколимитный мониторинг может быть сконфигурирован отдельно от нормального регулирования температуры в соответствии с выбранной схемой обогрева и требованиями защиты проекта.
Расход и уровень теплоносителя
Предупреждающие или блокировочные сигналы уровня жидкости и потока можно выбрать для прекращения нагрева при неподходящих условиях.
Координация защиты от давления и отвода накопившихся веществ
Защита от давления в технологическом и нагревательном контурах рассматривается раздельно. Отключения при электрических неисправностях и согласованная последовательность удаления осадка дополняют температурное регулирование; автоматический сброс песка не предполагается.
Технические данные и объем поставки
Запросить опросный лист Проверьте детали, которые важны.
Опубликованные варианты служат исходной информацией. Окончательные характеристики, конструкция контуров под давлением и требования сертификации определяются выбранным исполнением.
Характеристики
| Параметр | Значение / описание |
|---|---|
| Номинальное напряжение | AC 380 V, 50 Hz (настраиваемый) |
| Номинальная мощность | До 500 kW |
| Параметры входного и выходного патрубков | Размеры фланцев / штуцеров по проекту |
| Способ управления | Централизованное управление на базе PLC; другие конфигурации согласуются по проекту |
| Аварийная сигнализация | Контроль температуры, давления, расхода, уровня и электрических неисправностей (опционально) |
| Расчётное давление | Допустимое давление определяется по проекту |
| Шкаф управления | защищённый от взрыва / не защищённый от взрыва |
| Степень защиты | IP65 |
| Маркировка взрывозащиты | IIB / IIC; класс температуры по конфигурации |
Стандарты и сертификация
| Область стандартов и сертификации | Справка / Путь | Как XGTHERMAL Поддерживает Это |
|---|---|---|
| Основа взрывозащищенного дизайна | IEC 60079 / GB/T 3836 | Применимые требования к электрическим нагревательным элементам, клеммам, шкафам и другому оборудованию для взрывоопасных зон. |
| EU / международная сертификация Ex | ATEX / IECEx | Маршрут сертификации по конкретным проектам может быть поддержан, когда это требуется рынком назначения и окончательной классификацией опасных зон. |
| Доступ на рынок Евразии | EAC / TR CU 012/2011 | Сопровождение сертификации и технической документации может быть скоординировано для России, Казахстана и других направлений ЕАЭС. |
| Закупочная документация для нефтегазовых проектов | IOGP JIP33 S-723 Electrical Process Heaters | Применимые закупочные требования и документация могут быть согласованы с EPC-подрядчиком. Для установки косвенного нагрева с осаждением песка необходимо уточнить область применимости требований; S-723 не устанавливает показатели отделения песка. |
| Граница давления | ASME BPVC Section VIII / PED 2014/68/EU | Для рынка назначения проверяются требования к частям технологического и нагревательного контуров, работающим под давлением, прослеживаемости материалов, сварочной документации и применимой оценке соответствия. |
| Электрический шкаф и безопасность машин | IEC 61439 / IEC 60204-1 | Компоновка шкафа управления, выбор компонентов, практика проводки и электрическая защита могут быть настроены вокруг требований проекта. |
| Функциональная безопасность | IEC 61511 / SIL | Требования функциональной безопасности и любые требуемые целевые показатели SIL оцениваются на уровне проекта для указанных функций управления и защиты; это не является полной сертификацией SIL нагревателя. |
| Материалы для сероводородсодержащих сред | ISO 15156 / NACE MR0175 | Выбор материалов рассматривается для H 2 S или сероводородсодержащей нефти, если это требуется составом технологической среды. |
| Пакет осмотра и передачи | EN 10204 3.1, отчеты NDT и записи FAT | Сертификаты материалов, протоколы испытаний давлением и электрических испытаний, отчёты NDT и документация FAT предоставляются в соответствии с утверждённым планом контроля и испытаний / спецификацией проекта. |
| Защита от проникновения | IEC 60529 | Защита корпуса IP65 / IP66 может быть выбрана для наружных нефтепромысловых станций и суровых условий эксплуатации. |
Возможность сертификации зависит от окончательной конфигурации оборудования, страны назначения, классификации взрывоопасной зоны и оценки третьей стороной. Перечисленные стандарты описывают инженерную и документальную поддержку, а не наличие универсальной сертификации для любой конфигурации.
Объём поставки
| Название | Производитель/Бренд | Замечания |
|---|---|---|
| Корпус нагревателя | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Технологический корпус, зона осаждения и подключения по проекту |
| Элемент нагрева | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Электрические нагревательные элементы подбираются с учётом промежуточного теплоносителя и тепловой нагрузки |
| Шкаф управления | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Доступен взрывозащищённый или безопасной зоны корпус |
| Электрические компоненты | Delixi, Chint или утвержденные по проекту аналоги | Варианты PLC, автоматических выключателей, контакторов, тиристоров, реле и искробезопасных барьеров |
| Контрольно-измерительные приборы | Chuanyi, Anhui Tiankang, Beijing Tiantai или аналоги, утверждённые для проекта | Контроль температуры, давления, расхода и уровня в технологическом и нагревательном контурах |
Поддержка выбораОт условий эксплуатации
От условий эксплуатации
к практической оценке оборудования.
Тепловой расчёт начинается с Q = ṁ × Cp × ΔT. При подборе нагревателя с осаждением песка также учитывают гранулометрический состав, содержание твёрдых частиц, вязкость и изменение расхода. Эти данные рассматриваются при оценке проточной части, зоны осаждения и обслуживания; интервал сброса зависит также от опыта эксплуатации на объекте.
Что передать нашей команде.
Пришлите условия процесса, данные о твёрдых частицах, чертежи и требования обслуживания. Тепловая нагрузка и эффективность осаждения — отдельные критерии; расчёт нагрева жидкости не определяет производительность удаления осадка.
- Состав добываемой среды и обводнённость
- Нормальный расход и режим работы
- Минимальный / максимальный расход и переходные режимы
- Входной и целевой выходной температуры
- Расчётное давление и стандарт фланцев
- Допустимое падение давления
- Вязкость, содержание парафина, характер накипеобразования и эмульсии
- Концентрация песка и распределение частиц по размерам
- Классификация опасной зоны
- Требуемая степень удаления твёрдых частиц и доступная система отвода продувки
- Питание и электрические ограничения на месте установки
- Пространство для установки, доступ для проверки и интервалы технического обслуживания
- Местное / дистанционное управление и блокировки станции
Общие инженерные вопросы.
Это то же самое, что специализированный нефтепромысловый пескоотделитель?
Нагреватель с осаждением песка объединяет нагрев с зоной накопления и удаления осадка. Специализированный пескоотделитель подбирается по показателям разделения. Если заданы предельное содержание частиц на выходе или размер отсечения, необходима оценка всего процесса сепарации; одна мощность нагрева не определяет эти показатели.
Для каких жидкостей и твёрдых частиц можно оценить применимость?
Предполагаемое применение — нагрев пескосодержащей сырой нефти и добываемых жидкостей на станциях сбора. Пригодность зависит от размера и концентрации частиц, обводнённости, вязкости, диапазона расхода и характера образования отложений. Для мелких взвешенных частиц и эмульсий требуется отдельная оценка процесса; полное удаление частиц не предполагается автоматически.
Контактируют ли электрические элементы с нефтью напрямую?
Электрические нагревательные элементы нагревают промежуточную фазопереходную среду, а не погружаются непосредственно в сырую нефть. При этом технологическая среда контактирует с теплообменной стенкой, поэтому при подборе и эксплуатации необходимо учитывать образование отложений и отклонения температуры стенки.
Является ли удаление песка автоматическим или непрерывным?
Конструкция предусматривает пространство для осаждения песка и периодическую продувку. Интервал удаления осадка зависит от его фактического накопления и условий эксплуатации. Автоматическое управление последовательностью работы клапанов или непрерывное удаление осадка предусматриваются только при специальном проектировании и согласовании; они не входят в стандартное исполнение.
Вы поставляете нагреватели с осаждением песка из Китая?
Да. XGTHERMAL — китайский производитель электрических нагревателей и комплексного нагревательного оборудования для нефтепромысловых станций сбора. Для нагрева пескосодержащих сред мы предлагаем конфигурацию под конкретный проект, техническую документацию и сопровождение обсуждений зарубежных закупок.
Какие документы сертификации могут быть поддержаны?
Комплект документации может включать применимую оценку взрывозащиты Ex, сертификаты материалов, протоколы испытаний давлением и электрических испытаний, а также документацию FAT. Порядок подтверждения соответствия ATEX, IECEx или EAC согласуется для окончательного исполнения оборудования с учётом рынка назначения. Сертификаты на одну конфигурацию не распространяются автоматически на все проекты.
Производство и кастомная инженерная разработкаПроверьте оборудование.
Проверьте оборудование.
Определите интерфейсы объекта.
Производство с 1992 года и более 120 реализованных проектов в области промышленного нагрева. XGTHERMAL поставляет электронагревательные системы для проектов, связанных с CNPC / PetroChina, PipeChina и Sinopec.
Обзор Наших ВозможностейИндивидуальное проектирование под ваши условия эксплуатации.
Укажите условия эксплуатации, установочные ограничения и требования к контролю. Мы конфигурируем оборудование и определяем технологические соединения, электрические интерфейсы и доступ для обслуживания вместе с вашей командой.
- Состав добываемой среды, обводнённость, содержание песка и склонность к отложениям.
- Технологические подключения, допустимое давление, габариты и доступ для продувки.
- Классификация опасных зон, защита IP, заземление и блокировки.
- Местный интерфейс HMI, сигналы станции и требования к регулированию температуры.
Квалифицированные обсуждения вопросов закупок могут включать отредактированные отчеты о сотрудничестве, ссылки на контракты или вспомогательные материалы по проектам.
Обзор проектного опытаЕсть спецификация?
Рассмотрим задачу вместе.
Поделитесь вашими условиями процесса, чертежами и требованиями по поставке.
