Сбор и транспортировка нефти
Температурная регулировка для сборных трубопроводов и станций нефтяного месторождения.
Производитель с сертификацией ISO
ISO 9001 · 14001 · 45001Индукционный технологический нагреватель
Электромагнитный нагрев нефти и добываемых жидкостей с учётом требований технологического процесса и станции.
Обзор оборудованияТепло, генерируемое в металле.
Тепло, генерируемое в металле.
Передано в технологический поток.
Переменное магнитное поле индуцирует токи в металлической нагревательной трубке. Тепло генерируется в самом металле и передается через стенку трубки на сырую нефть или образующиеся жидкости, протекающие через проектируемые проходы.
Индукционная обмотка отделена от технологической среды. Нагреваемая стенка трубы остаётся контактирующей со средой поверхностью теплообмена, поэтому важны температура стенки, отложения и защита по минимальному расходу. Нагревательные блоки и комплектные установки на раме конфигурируются по вашей спецификации.
Обсудите свои требования
Генерация индукционного тепла
Энергия магнитного поля вызывает выделение теплоты в металлической трубе.
Инженерные каналы потока
Длина нагрева и возвратная схема потока согласуются с допустимыми потерями давления.
Отдельный блок или комплектная установка
Оборудование для нагрева, трубопроводы, приборы и системы управления поставляются вместе.
Применения и условия эксплуатацииКонтролируемое нагревание нефти
Контролируемое нагревание нефти
и добываемых жидкостей.
Обводнённость, вязкость, содержание песка и склонность к солеотложениям рассматриваются совместно с требуемым повышением температуры и диапазоном рабочих расходов.
Обводнённые продукты добычи нефти
Тепловая нагрузка рассмотрена в зависимости от состава нефти и воды и режима потока.
Нагрев перед сепарацией
Температура на выходе подбирается по требованиям последующего процесса сепарации.
Эксплуатация в холодных регионах
Управление вязкостью, изоляция и запуск в зимний период рассмотрены вместе.
Принцип и инженерные решения нагреваСопоставить нагретую поверхность
Сопоставить нагретую поверхность
и проход потока.
Металлическая нагревательная труба и индукционная обмотка образуют согласованный узел. Распределённая обмотка и удлинённый участок нагрева обеспечивают требуемый теплообмен. Внутренние каналы, возвратные соединения и доступ к дренажам подбираются по свойствам среды и требованиям обслуживания.
Способ тепловыделения и схема потока — отдельные проектные решения. Удлинённый возвратный путь потока проверяется по потерям давления и минимальному расходу; сам по себе он не означает фиксированного повышения эффективности. Песок, накипь и низкий расход всё ещё могут вызывать локальный перегрев стенки, контактирующей со средой.
- Допустимая температура стенки и тепловая нагрузка в зависимости от свойств нефти и риска загрязнения.
- Обзор длины нагрева, скорости потока и падения давления.
- Места для сброса и доступ для чистки выбраны для сервиса с твердыми частицами.
- Компенсация коэффициента мощности и фильтрация гармоник оцениваются для электросети объекта; они не означают фиксированного снижения энергопотребления технологического процесса.
PLC / регулирование по PID
Обратная связь по температуре регулирует силовую ступень через согласованный управляющий сигнал.
Локальное и дистанционное управление
Местные контроллеры, удаленный запуск/стоп и интерфейсы RS485 Modbus RTU для контроля станции.
температура оболочки и ядра
Предупреждения и защитные отключения выполняют разные функции; после отключения с фиксацией необходимо выяснить причину и выполнить ручной сброс.
Защита технологического процесса и электрического оборудования
Минимальный поток, давление и защита от электрических неисправностей, сконфигурированные для установки.
Технические данные и объем поставки
Запросить опросный лист Проверьте детали, которые важны.
Опубликованные диапазоны относятся к отдельным конфигурируемым нагревательным блокам. Комплексы из нескольких блоков могут обеспечивать большую тепловую нагрузку; окончательные характеристики и сертификация подтверждаются для выбранного исполнения.
Характеристики
| Параметр | Значение / описание |
|---|---|
| Номинальное напряжение | AC 380 V, 50 Hz (настраиваемый) |
| Номинальная мощность | До 500 kW на блок |
| Параметры входного и выходного патрубков | Размеры фланцев / штуцеров по проекту |
| Способ управления | PLC / микроконтроллер / цифровой регулятор (опционально) |
| Аварийная сигнализация | Перегрев корпуса / сердечника; нарушения расхода, давления и электрические неисправности |
| Расчётное давление | До 9.9 MPa |
| Шкаф управления | защищённый от взрыва / не защищённый от взрыва |
| Степень защиты | IP65 |
| Маркировка взрывозащиты | IIB / IIC; класс температуры по конфигурации |
Стандарты и сертификация
| Область стандартов и сертификации | Справка / Путь | Как XGTHERMAL Поддерживает Это |
|---|---|---|
| Основа взрывозащищенного дизайна | IEC 60079 / GB/T 3836 | Применимые требования к индукционному отопительному агрегату, корпусу, терминалам и электрооборудованию опасной зоны. |
| EU / международная сертификация Ex | ATEX / IECEx | Маршрут сертификации по конкретным проектам может быть поддержан, когда это требуется рынком назначения и окончательной классификацией опасных зон. |
| Доступ на рынок Евразии | EAC / TR CU 012/2011 | Сопровождение сертификации и технической документации может быть скоординировано для России, Казахстана и других направлений ЕАЭС. |
| Закупочная документация для нефтегазовых проектов | IOGP JIP33 S-723 Electrical Process Heaters | S-723 прежде всего распространяется на блоки резистивных нагревательных элементов. Для индукционной установки применимые закупочные требования могут быть рассмотрены с EPC-подрядчиком; это не означает полного соответствия всей установки S-723. |
| Граница давления | ASME BPVC Section VIII / PED 2014/68/EU | Конструкция под давлением, прослеживаемость материала, сварочные записи и сторонний обзор могут поддерживаться, когда корпус нагревателя находится в пределах области проектного оборудования под давлением. |
| Электрический шкаф и безопасность машин | IEC 61439 / IEC 60204-1 | Компоновка шкафа управления, выбор компонентов, практика проводки и электрическая защита могут быть настроены вокруг требований проекта. |
| Функциональная безопасность | IEC 61511 / SIL | Дизайн SIL-уровневой безопасности можно согласовать при указании независимого останова или функций безопасности инструментальной системы. |
| Материалы для сероводородсодержащих сред | ISO 15156 / NACE MR0175 | Выбор материалов рассматривается для H 2 S или сероводородсодержащей нефти, если это требуется составом технологической среды. |
| Пакет осмотра и передачи | EN 10204 3.1, отчеты NDT и записи FAT | Могут быть предоставлены сертификаты материалов, записи испытаний под давлением, отчеты о неразрушающих испытаниях, записи электрических испытаний и файлы приемочных испытаний на заводе. |
| Защита от проникновения | IEC 60529 | Защита корпуса IP65 / IP66 может быть выбрана для наружных нефтепромысловых станций и суровых условий эксплуатации. |
Возможность сертификации зависит от окончательной конфигурации оборудования, страны назначения, классификации взрывоопасной зоны и оценки третьей стороной. Перечисленные стандарты описывают инженерную и документальную поддержку, а не наличие универсальной сертификации для любой конфигурации.
Объём поставки
| Название | Производитель/Бренд | Замечания |
|---|---|---|
| Корпус нагревателя | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Конструкция под давлением и технологические подключения под требования проекта |
| Установка индукционного нагрева | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Нагревательная труба, обмотка и изоляция подбираются по тепловой нагрузке и свойствам среды |
| Шкаф управления | Shenyang Xinguang Electric Manufacturing Co., Ltd. | Доступен взрывозащищённый или безопасной зоны корпус |
| Электрические компоненты | Delixi, Chint или утвержденные по проекту аналоги | PLC, регулятор мощности, выключатели, контакторы, релейные блоки и опции фильтрации |
| Контрольно-измерительные приборы | Chuanyi, Anhui Tiankang, Beijing Tiantai или аналоги, утверждённые для проекта | Инструменты измерения температуры, давления, расхода и уровня настроены по процессу проектирования |
Поддержка выбораОт условий эксплуатации
От условий эксплуатации
к практической оценке оборудования.
Исходными данными служат массовый расход, удельная теплоёмкость, соответствующая реальной среде, и требуемое повышение температуры. При окончательном подборе также проверяются температура стенки, скорость среды, потери давления и нагрузка индукционной обмотки.
Что передать нашей команде.
Пришлите опросный лист и свойства, соответствующие реальной среде. Обводнённые, содержащие твёрдые частицы или многофазные потоки требуют оценки для конкретного проекта; усреднённые свойства нефти не позволяют надёжно определить характеристики оборудования. Соотношение Q = ṁ × Cp × ΔT служит отправной точкой для подходящих однофазных жидкостей.
- Состав жидкости и обводнённость нефти
- Нормальный рабочий расход
- Минимальный / максимальный расход и диапазон регулирования
- Входной и целевой выходной температуры
- Расчётное давление и стандарт фланцев
- Допустимое падение давления
- Вязкость, склонность к образованию воска, характеристики песка и накипи
- Допустимая температура нагретой поверхности и поверхностная тепловая нагрузка
- Классификация опасной зоны
- Пусковые режимы и условия снижения нагрузки
- Питание и электрические ограничения на месте установки
- Тепловая установка или блочно-модульный пакет
- Локальный панель, PLC, Modbus RTU, интерфейс SCADA или DCS
Общие инженерные вопросы.
Электромагнитный и индукционный нагреватель — одно и то же?
На этой странице «индукционный» и «электромагнитный нагреватель» обозначают один способ: обмотка под напряжением индуцирует токи в металлической нагревательной трубе. Это проточный технологический нагреватель, а не индукционный инструмент для монтажа подшипников или закалки металла.
Может ли оно обрабатывать обводнённую нефть и нефтяную жидкость с песком?
Да. Исполнение для нефти и обводнённой продукции скважин определяется после оценки вязкости, содержания твёрдых частиц, химического состава воды и склонности к образованию отложений. Дренаж облегчает обслуживание, но не заменяет пескоотделитель и периодическую очистку.
Контактирует ли нефть с индукционной обмоткой под напряжением?
Индукционная обмотка отделяется от технологической жидкости. Тепло пересекает стенку металлической трубки в жидкость, так что стенка все еще может загрязнить или перегреться, если поток потерян. Электрическая изоляция не устраняет необходимость в проектировании опасной зоны и независимом защитном отключении.
Можно ли поставлять его в блочно-модульной версии?
Да. Несколько нагревательных модулей могут быть объединены на раме с трубопроводами, арматурой, приборами, теплоизоляцией и шкафами управления. Представленный ниже проект индукционного нагрева на нефтепромысловой перекачивающей станции — пример установки мощностью 600 kW, а не универсальная мощность каждого нагревательного модуля.
Вы производите индукционные нагреватели в Китае для зарубежных проектов?
Да. XGTHERMAL - китайский производитель взрывозащищенных индукционных обогревателей и упакованного нефтепромыслового отопительного оборудования. Мы поддерживаем проектную инженерную, техническую документацию и ориентированную на экспорт связь для зарубежных закупочных команд.
Какие документы сертификации могут быть поддержаны?
Документы по взрывозащите и оборудованию под давлением согласуются при подборе. При необходимости можно организовать оценку по ATEX, IECEx или EAC; возможность такой оценки не означает наличия сертификата для любого исполнения. Если задан JIP33 S-723, EPC должен проверить применимость, поскольку основной объём стандарта относится к резистивным нагревательным пучкам.
Опыт производства и проектовПроверьте сборку.
Проверьте сборку.
Затем оцените применение на объекте.
Производство с 1992 года; 120+ выполненных проектов с применением нашего промышленного нагревательного оборудования.
Обзор Наших Возможностей

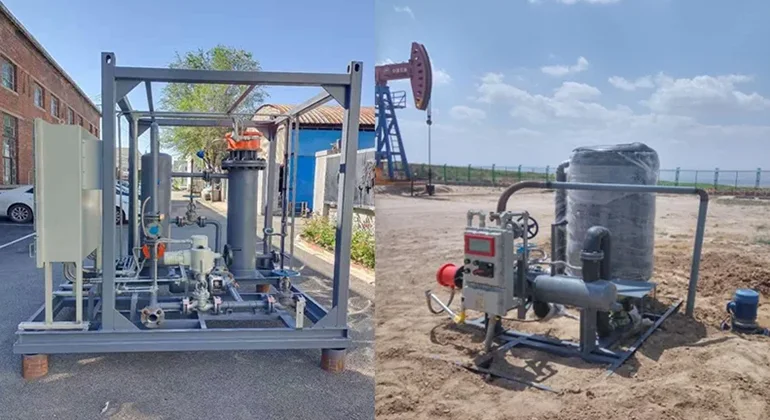

Проект индукционного нагрева на нефтеперекачивающей станции
Блок-модульная система электромагнитного индуктивного нагрева 600 kW для обводнённой нефти в холодном регионе на станции перекачки. Демонстрирует семейство аналогичных продуктов с локальной операцией и коммуникацией с центральным контролем.
